Resumen
El DXF es un formato vectorial que la mayoría de software de CNC, sierra de panelado y CAD entiende sin conversión. Roostwood genera el DXF de cada módulo terminado con todas las piezas etiquetadas y listas para importar.
Pasos
-

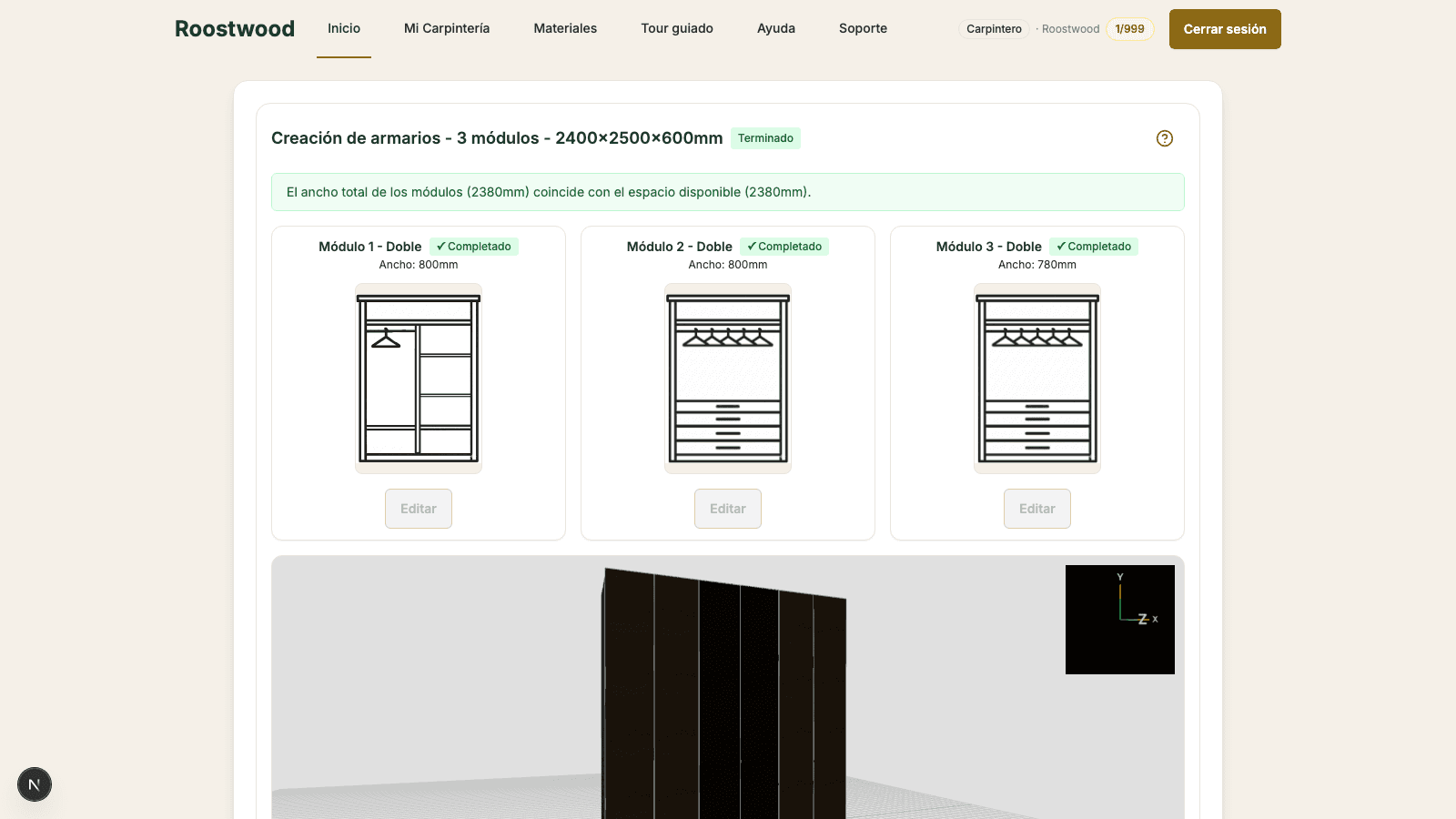

Abre el proyecto terminado. Desde el modal Proyectos del cliente, pulsa Ver proyecto sobre uno en estado Terminado. Entras al diseñador en modo lectura, con la barra de botones de exportación abajo (Despiece, Imagen, SketchUp, DXF, Presupuesto, Enviar al proveedor).
-

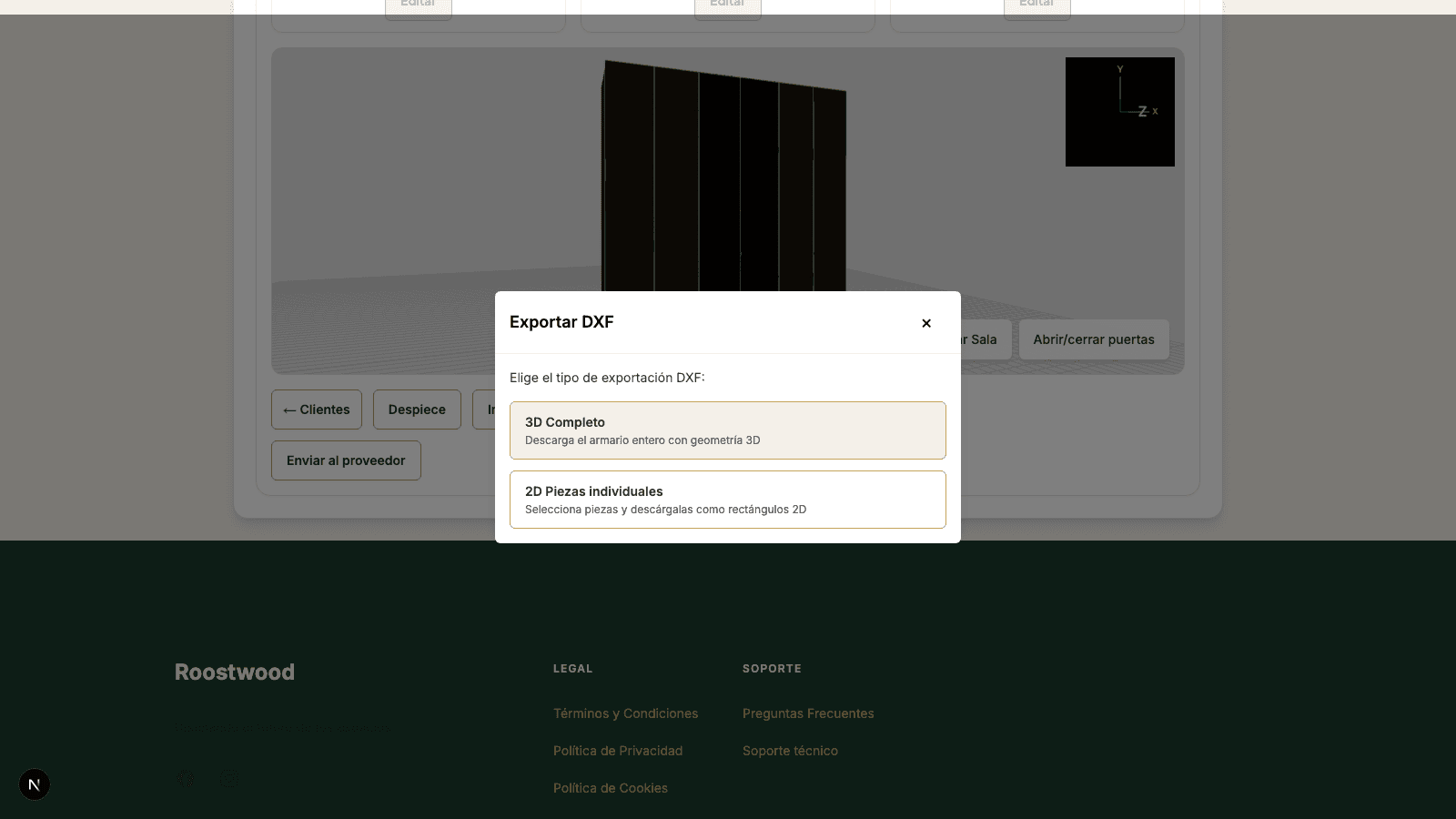

Pulsa "DXF". Se abre un modal con un breve preview del archivo y un botón Descargar. La generación tarda unos segundos: Roostwood compila las piezas, etiqueta cada una con su nombre, calcula los cortes y empaqueta el resultado en un único archivo.
-
Descarga. El archivo se guarda como
{nombre-proyecto}.dxfen tu carpeta de descargas. Ábrelo en tu software de CAD o súbelo a la sierra.
Consejos
- Importa con escala 1:1. El DXF lleva las dimensiones reales en mm, no en pulgadas — si tu software importa por defecto en otra unidad, configúralo a milímetros antes.
- Cada pieza incluye su nombre original ("Panel Lateral Izquierdo", "Balda Inferior", etc.) y el grosor en el ajuste. Si tu CNC necesita capas distintas para piezas distintas, las puedes separar tras importar.
- Si has marcado piezas a inglete, el DXF lleva las medidas ajustadas (los lados con junta ya están reducidos). No tienes que recalcular.
