Resumen
Cuando terminas un proyecto, el sistema genera el despiece: la lista completa de piezas a cortar con sus medidas, material, cantos e ingletes. Lo puedes revisar pieza a pieza, editar notas y ajustes manuales, y descargarlo en formatos compatibles con la sierra o el ERP de la carpintería.
Pasos
-

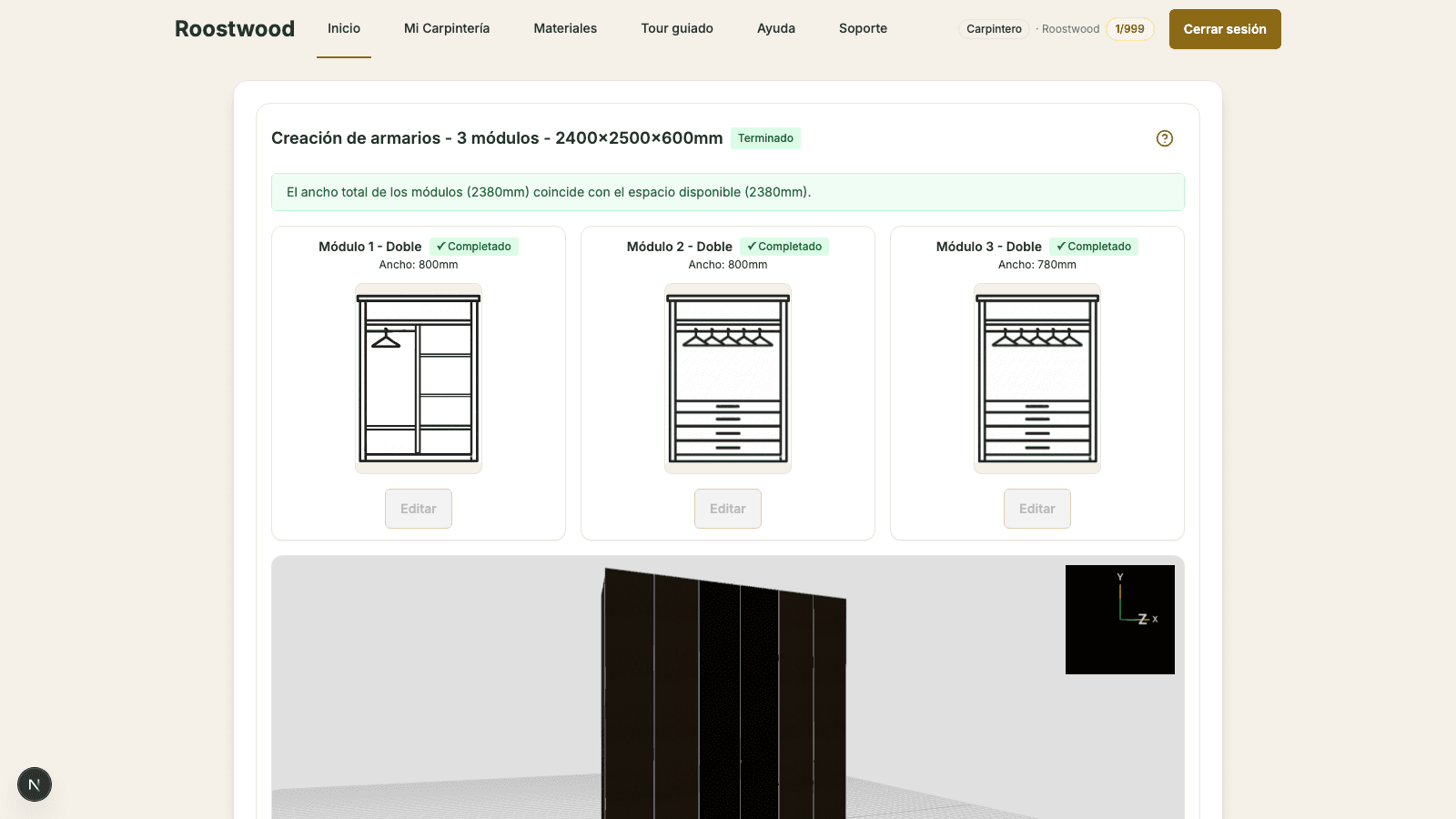

Abre el proyecto terminado. Desde el modal Proyectos del cliente, pulsa Ver proyecto sobre uno marcado como Terminado. Entras al diseñador en modo lectura: ves los módulos completados, el 3D del armario y, abajo, una barra con los botones de exportación (Despiece, Imagen, SketchUp, DXF, Presupuesto, Enviar al proveedor).
-

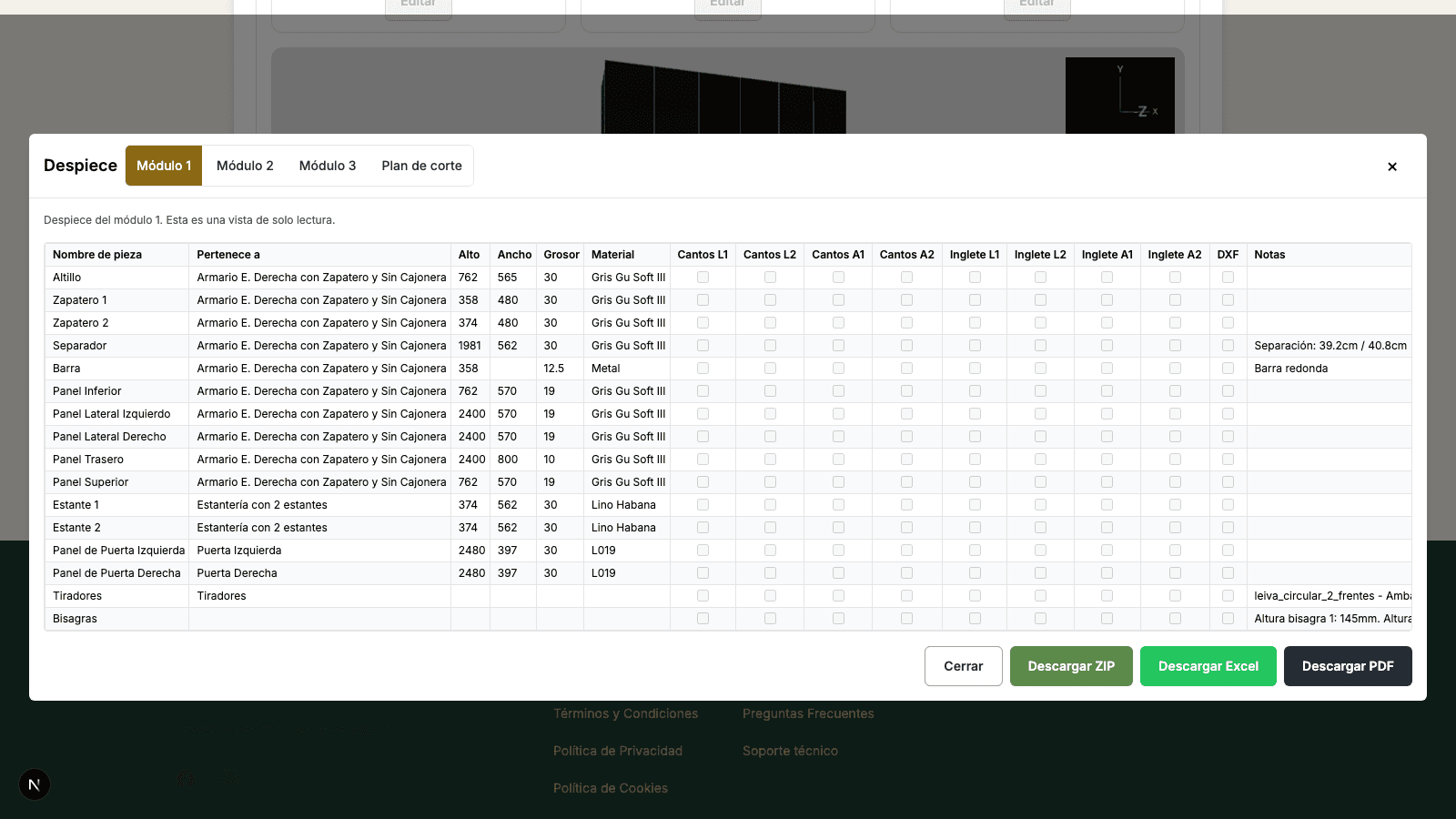

Pulsa "Despiece". Se abre el modal Despiece con una tabla larga: cada fila es una pieza con su material, grosor, ancho, alto, cantos (L1/L2/A1/A2), ingletes y notas. Las columnas de Cantos e Inglete son editables con check; Notas es texto libre. Los nombres y dimensiones están protegidos para evitar errores accidentales.
-
Edita lo que necesites y descarga. Marca cantos y rectifica ingletes según convenga: el cálculo de las medidas se ajusta automáticamente cuando hay junta a inglete. Cuando esté listo, usa los botones de descarga abajo del modal:
- Descargar ZIP — los planos DXF empaquetados para CNC / software de corte.
- Descargar Excel — el despiece tabulado para revisar en Excel o LibreOffice.
- Descargar PDF — versión imprimible para taller.
Consejos
- Si activas inglete en una arista, el sistema reduce el ancho o el alto de la pieza automáticamente para que la junta encaje. No tienes que ajustar las medidas a mano.
- La columna Notas se exporta al CSV/PDF: úsala para indicar cosas como "Llevar dos al taller" o "Material del retal".
- Las filas de Regruesos (esos perfiles que añaden grosor en los frentes) y Partes vistas solo aparecen si los activaste en el paso de Extras.
